Mesas y carros de tijera

Las mesas elevadoras permiten no solo levantar mercancías sueltas o paletizadas a una altura de trabajo ergonómica, sino también elevarlas a espacios de almacenamiento más altos. Además, las versiones móviles también permiten mover cargas en distancias cortas. Consulte nuestra guía de compra para seleccionar el producto que más se adapte a sus necesidades.

1. Las mesas elevadoras de tijera son versátiles y tienen diversos usos

Las mesas elevadoras pueden ser una gran ayuda no solo en almacenes o en la intralogística, sino también en cadenas de producción y áreas de venta. Estas pueden utilizarse para elevar y bajar mercancías sueltas o en soportes de carga como palets, cajas para palets y embalajes, por ejemplo. Para ello, este producto está disponible en dos versiones: mesas elevadoras estacionarias y mesas elevadoras móviles que, según el modelo, pueden elevarse manual o eléctricamente o mediante aire comprimido. En la siguiente tabla le presentamos los diversos ámbitos de aplicación para este producto:

Campo de aplicación o tareas	Detalles
Para una mayor ergonomía en el trabajo	La plataforma se puede elevar a la altura de trabajo deseada y, así, ahorrar energía. Las tareas de picking pueden llevarse a cabo sin dañar la espalda.
Como banco o mesa de trabajo	Los trabajos de montaje o embalaje, por ejemplo, pueden realizarse sin problemas gracias a la estabilidad de la plataforma. Gracias a la función para ajustar su altura, puede utilizarse como un puesto de trabajo ergonómico, tanto de pie como sentado.
Como montacargas	La plataforma se eleva o baja verticalmente a través del bastidor con tijeras planas, simples o dobles. Entre otras cosas, puede usarse para la carga y descarga de estanterías, líneas de producción o para suministrar material de forma ergonómica en los bancos de trabajo. Hay opciones disponibles con un rango de elevación de hasta 2 700 mm.
Sustitución de sistemas y rampas de carga	Puede cargarse o manejarse con una transpaleta o apilador. Puede usarse para la carga sin barreras mediante cuña de accionamiento, instalación en foso o con forma de U para la entrada con carretilla industrial (según el modelo).
Integración en procesos automatizados	Por ejemplo, como interfaz entre diferentes unidades automáticas de producción o envasado.

2. Cómo elegir la mesa elevadora adecuada

En nuestra gama encontrará una gran selección de mesas elevadoras tipo tijera que se diferencian, entre otras características, por su rango de elevación y capacidad de carga. Para encontrar la mesa elevadora adecuada a sus necesidades, deben tenerse en cuenta algunos criterios importantes:

• ¿Qué peso debe soportar?
• ¿Qué altura de elevación debe alcanzar?
• ¿Cuáles son las dimensiones del producto y qué tamaño debe tener la plataforma?
• ¿Dónde se instalará la mesa elevadora (en interior o exterior)?
• ¿Cómo va a cargarse?
• ¿Debe ser estacionaria o móvil?
• ¿Qué accionamiento debe tener la función de elevación?
• ¿Quiere que disponga de elementos de seguridad específicos?

Capacidad de carga

Para poder elevar o desplazar con seguridad bienes y mercancías en las mesas elevadoras, no debe superarse nunca la carga máxima especificada. Esto supone que antes adquirirla debe atender a las cargas máximas previstas en su proceso operativo. Dependiendo del modelo, las mesas elevadoras móviles que le ofrecemos pueden tener una capacidad de carga máxima de unos 1 000 kg. Los modelos estacionarios, en cambio, le ofrecen una capacidad de carga de hasta 8 000 kg y son, por lo tanto, ideales para el transporte vertical de cargas pesadas.

1. Si la plataforma se carga uniformemente, la capacidad de carga especificada por el fabricante es más que suficiente. Por ejemplo, para una carga máxima de 1 000 kg, una mesa elevadora con capacidad para 1 000 kg es la mejor opción.
2. Si la carga se coloca solo en la mitad longitudinal del área de la plataforma, la mesa elevadora debe seguir siendo capaz de soportar al menos la mitad del peso de la carga. Así, si la mesa elevadora tiene una capacidad de carga de 1 000 kg, resistirá como máximo 500 kg. Dicho de otra manera: si van a colocarse 1 000 kg en la mitad longitudinal de la plataforma, deberá adquirirse un modelo de mesa con una capacidad de carga de 2 000 kg.
3. Si la carga se coloca solo en la mitad del ancho de la plataforma, la mesa elevadora debe seguir siendo capaz de soportar al menos un tercio del peso de la carga. Si la mesa elevadora tiene una capacidad de carga de 1 000 kg, soportará como máximo 330 kg. Es decir, si hay que cargar regularmente pesos de 1 000 kg sobre la mitad de la anchura de la plataforma, el modelo elegido debe tener una capacidad de carga de 3 000 kg, en lugar de solo 1 000 kg.

Altura de elevación

Si quiere elegir una mesa de tijera que se adapte a sus actividades no solo deberá atender a su capacidad de carga, sino también a la altura de elevación. Esta puede variar en función del tipo de bastidor de las tijeras o de la longitud de las mismas.

• Mesas elevadoras utilizadas como mesas de trabajo estacionarias colocadas a una altura ergonómica:

Mesas elevadoras	Rango de elevación
Posicionadores de paletas	entre 270 y 780 mm
Mesas elevadoras de tijeras planas	entre 80 y 840 mm
Mesas elevadoras basculantes	entre 190 y 850 mm

• Mesas elevadoras utilizadas como elevadores fijos de materiales o mercancías:

Mesas elevadoras	Rango de elevación
Mesas elevadoras de tijera simples	entre 150 y 1 880 mm
Mesas elevadoras de carga	entre 80 y 2 700 mm
Mesas elevadoras de tijera dobles	entre 270 y 2 700 mm

• Mesas elevadoras utilizadas como mesas de trabajo móviles o montacargas:

Mesas elevadoras	Rango de elevación

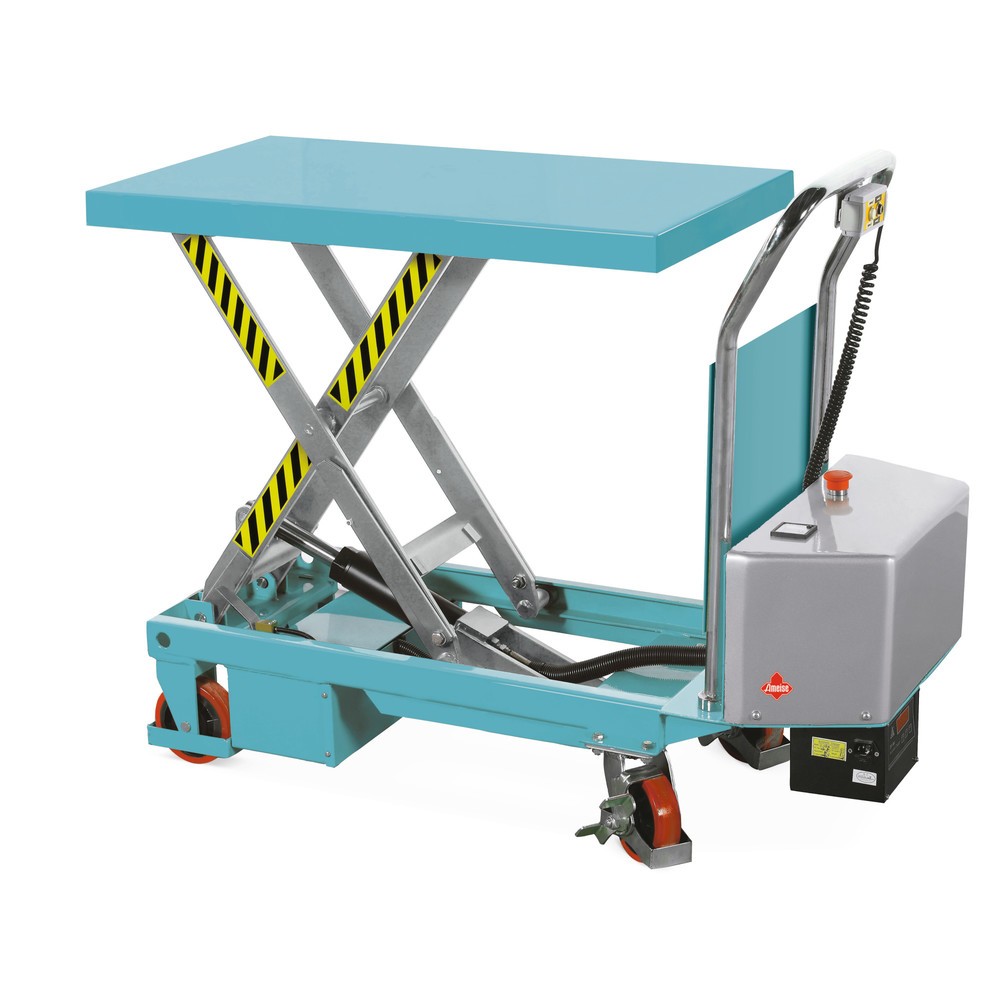

Carros elevadores de tijera eléctricos	entre 368 y 1 300 mm

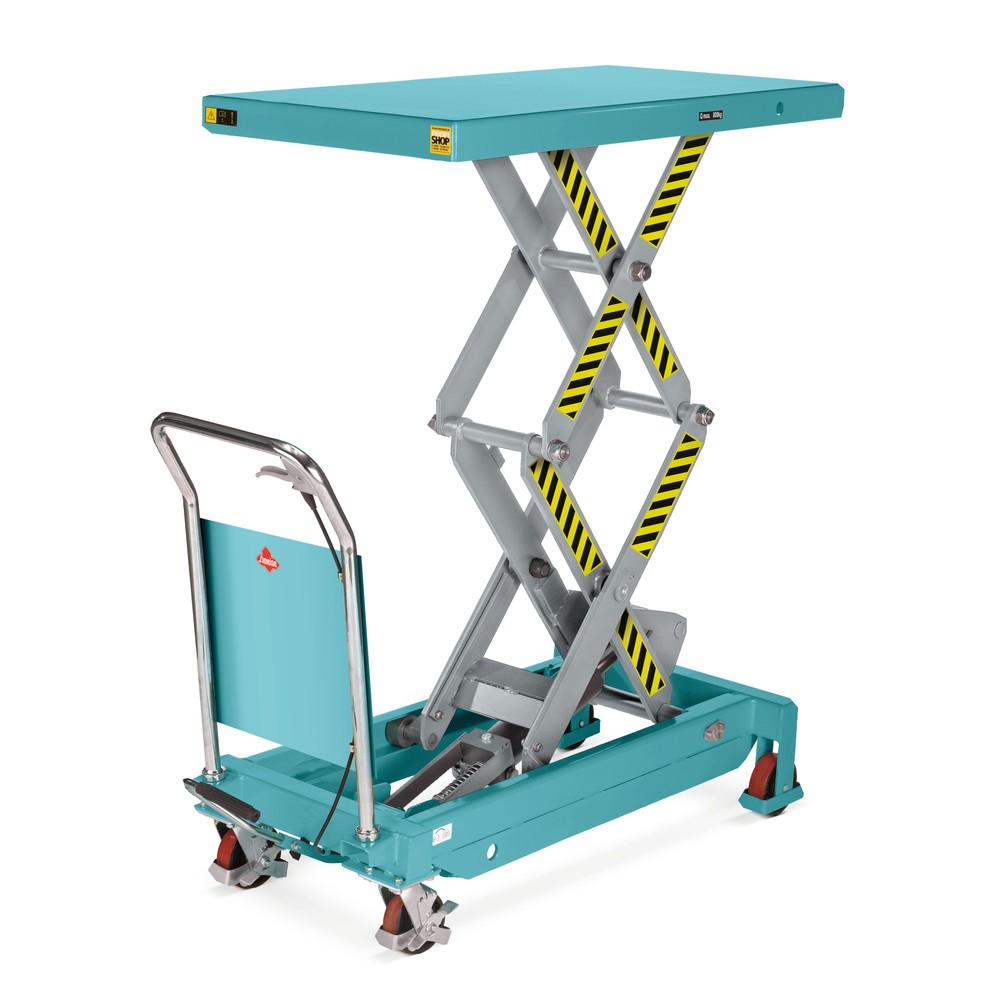

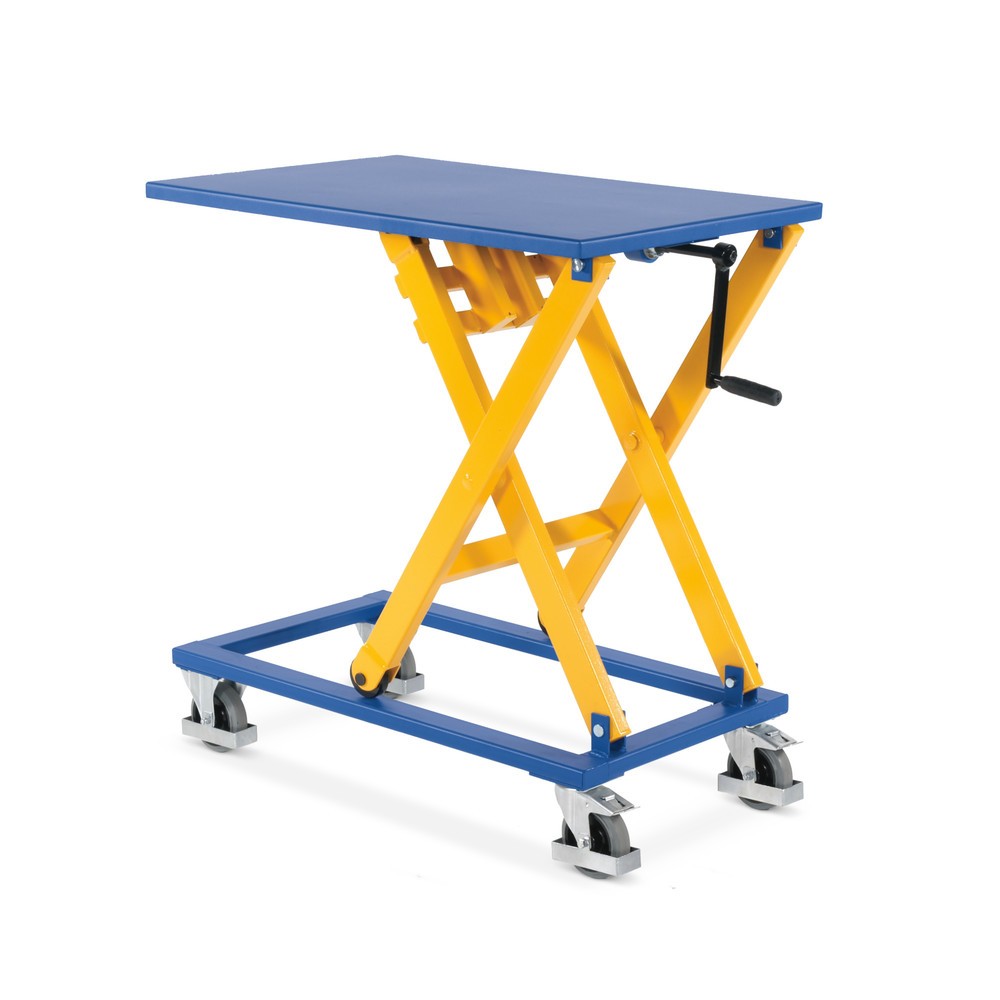

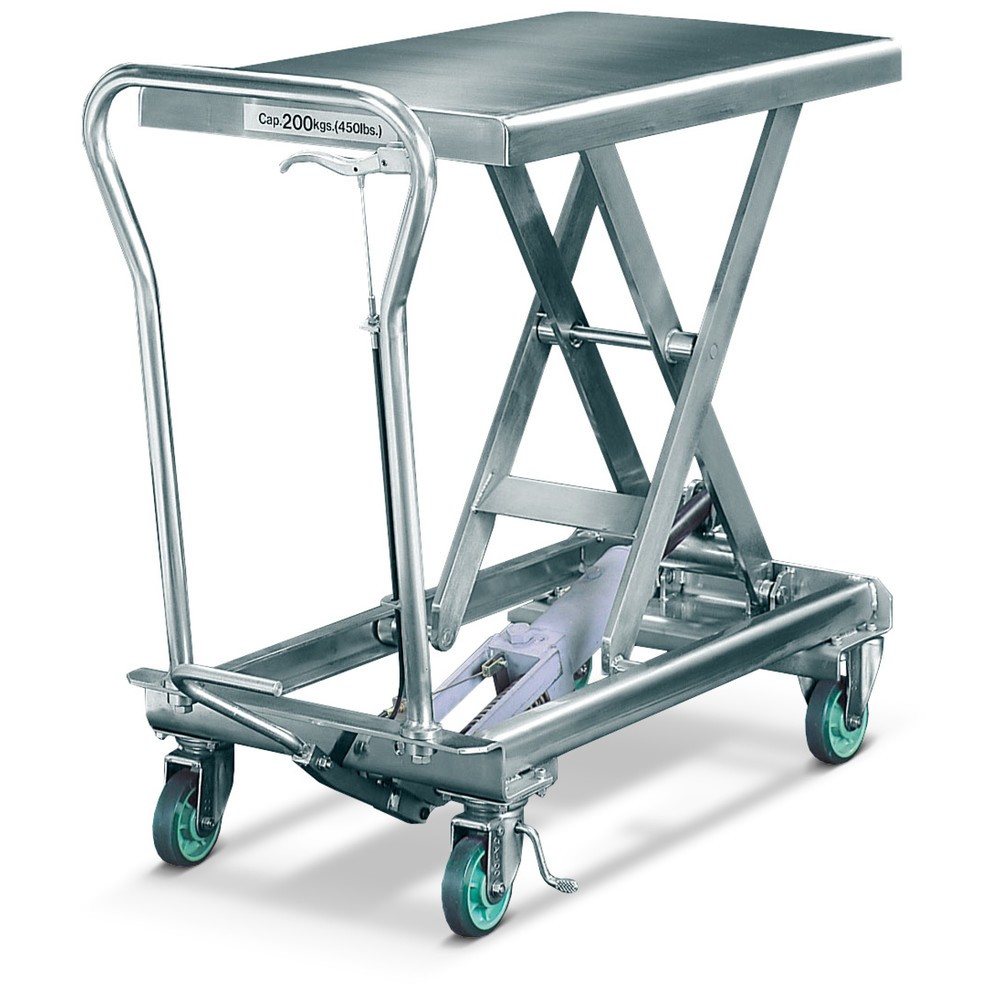

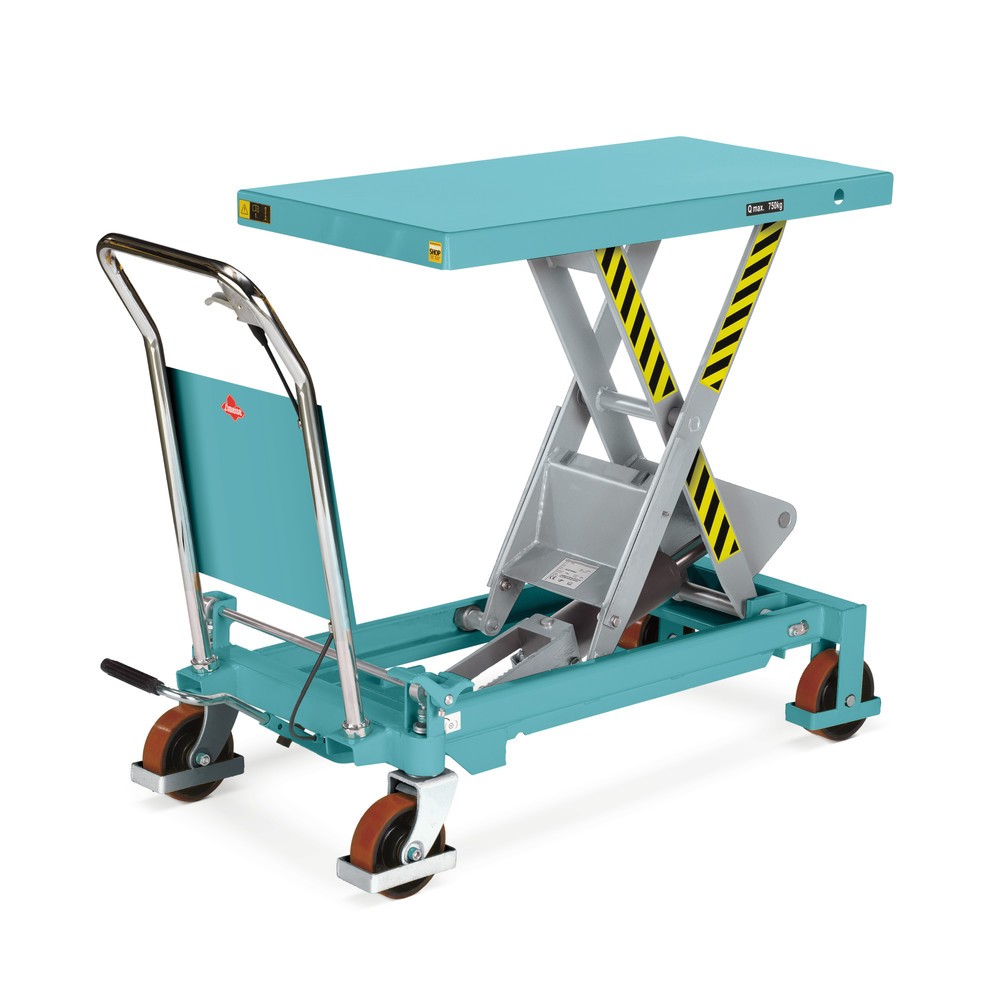

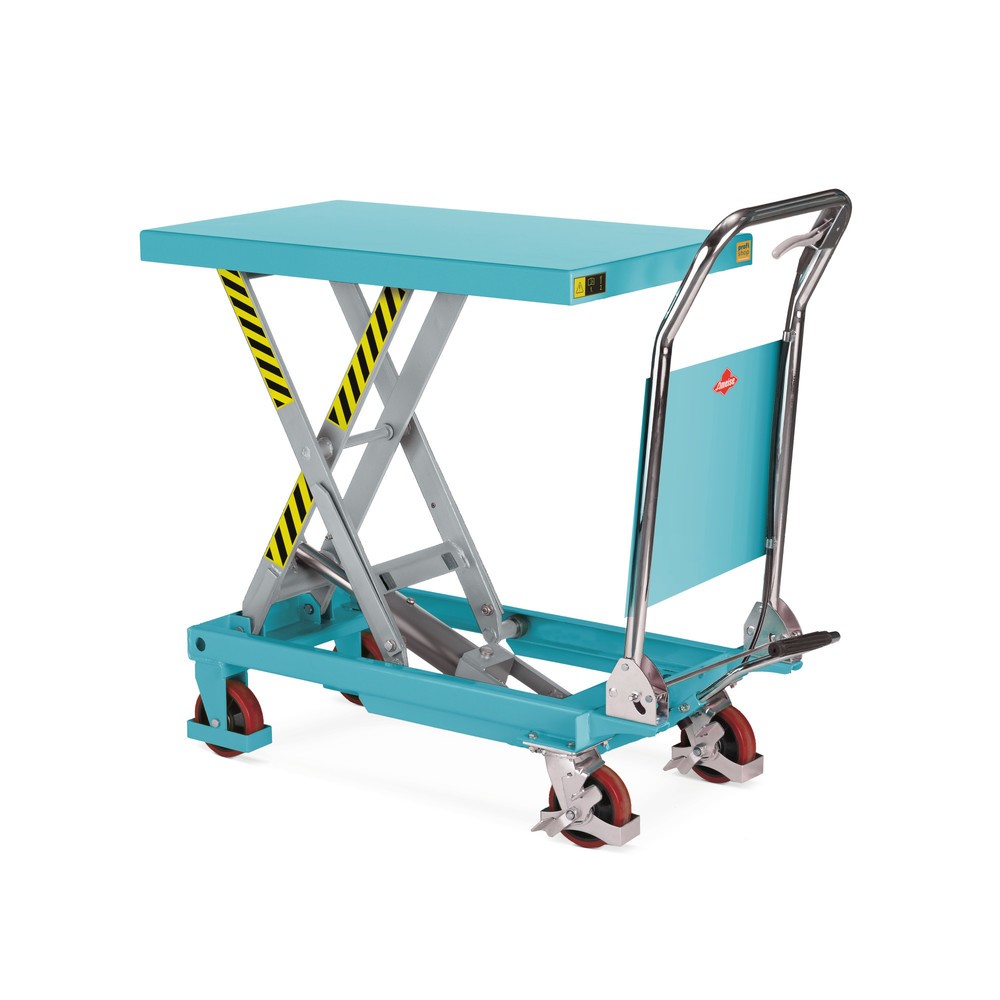

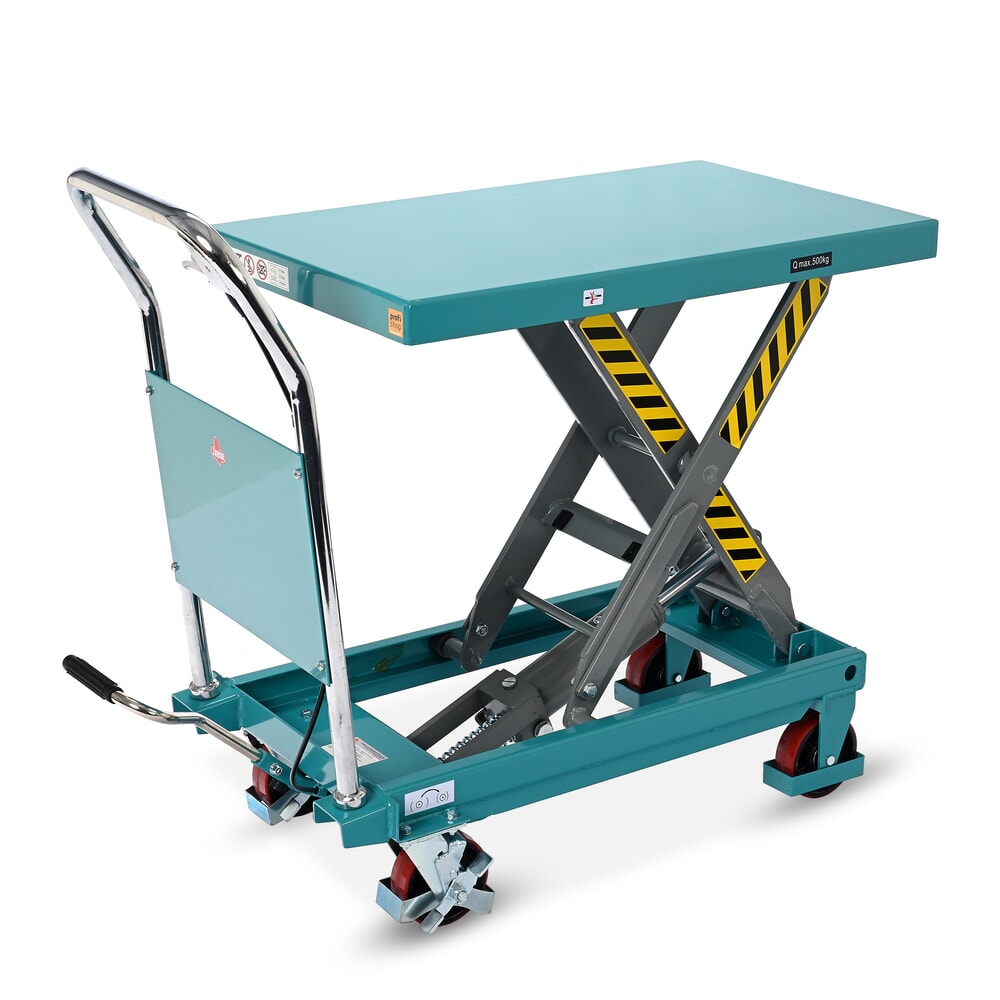

Carros elevadores de tijera manuales	entre 216 y 1800 mm

Ubicación

Carga

Para cargar o descargar bienes o mercancías en las mesas elevadoras, se suelen utilizar carretillas industriales como, por ejemplo, transpaletas, apiladoras o carretillas elevadoras. Según el peso de la carga, las circunstancias ambientales y el uso, son posibles las siguientes opciones:

• Entrada directa con apiladora o transpaleta: en este caso, las carretillas industriales se introducen directamente en el hueco en forma de U de la plataforma de la mesa elevadora. Así, el dispositivo de carga puede bajarse y colocarse por encima de la plataforma de forma cómoda y segura.
• Carga o descarga mediante cuña de accionamiento: estas mesas elevadoras cuentan con una plataforma cerrada, por lo que las horquillas de las transpaletas o apiladoras no pueden entrar directamente. En cambio, es posible subir a la plataforma y retirar o depositar la mercancía mediante una robusta cuña de accionamiento.
• Carga o descarga con carretillas de gran tamaño: en estos casos, la distancia entre las horquillas es mayor que en los modelos estándar. En nuestras mesas elevadoras con plataformas que no superan los 800 mm de ancho, las horquillas de gran anchura pueden desplazarse fácilmente a la izquierda y a la derecha y colocar o recoger la mercancía paletizada directamente sobre la plataforma.
• Instalación en foso: para conseguir un acceso sin barreras a las plataformas con carretillas industriales, muchas de nuestras mesas elevadoras fijas también son adecuadas para su instalación en foso. De este modo, la base y la plataforma están a la misma altura y también pueden cargarse y descargarse con transpaletas.

Uso móvil o estacionario

Según el modelo, las mesas elevadoras pueden utilizarse de forma móvil o estacionaria. La principal diferencia entre ambas variantes es la capacidad de carga y la altura de elevación. Las versiones móviles tienen plataformas más pequeñas y una capacidad de carga menor. Además, no suelen alcanzar tanta altura como los modelos fijos, pero presentan la ventaja de que pueden desplazarse sin problemas en distancias cortas y, en consecuencia, son muy versátiles.

Por su parte, los modelos estacionarios pueden instalarse con firmeza en el suelo o incluso en fosos. Como estos modelos alcanzan grandes capacidades de carga y alturas de elevación, pueden utilizarse para transportar cargas pesadas o incluso carretillas industriales en posición vertical.

Tipo de mesa elevadora	Aplicaciones
Móvil, con ruedas y tirador	como carro de montaje o de herramientas en talleres o zonas de producción como mesa de trabajo móvil como elemento de ayuda para cargar máquinas o sistemas de transporte para el transporte de mercancías en zonas de expedición y producción para trabajos de preparación de pedidos y almacenamiento
Fija	en cintas transportadoras y transportadores de rodillos en las líneas de producción en estaciones o rampas de carga en almacenes con plataformas de almacenamiento o niveles intermedios en talleres o zonas de montaje como mesa de trabajo

Función de elevación

En Jungheinrich PROFISHOP puede comprar mesas elevadoras con diferentes opciones de accionamiento. El tipo de accionamiento adecuado para sus tareas depende de la capacidad de elevación, las funciones y el campo de aplicación de la mesa elevadora. Dependiendo del sistema de accionamiento, la función de elevación presenta diferentes ventajas y desventajas:

Equipamiento para trabajar con seguridad

En función del uso previsto y de sus requerimientos específicos, podrá adquirir una de nuestras robustas mesas elevadoras con estas funciones de seguridad:

Equipamiento de seguridad	Características
Pulsador de hombre muerto	La elevación o el descenso sólo tiene lugar si el interruptor correspondiente de la unidad de control se queda accionado.
Función de parada de emergencia	El interruptor está situado en la unidad de control. Al accionarlo, todos los mecanismos se interrumpen de forma inmediata. Si es necesario también puede interrumpirse la corriente eléctrica.
Listón de contacto de seguridad	La barra está situada en la parte inferior de la plataforma. En caso de contacto esta se dispara, ya que no se mantiene la distancia especificada para los pies. Cuando se activa, el movimiento de elevación o descenso se detiene inmediatamente.

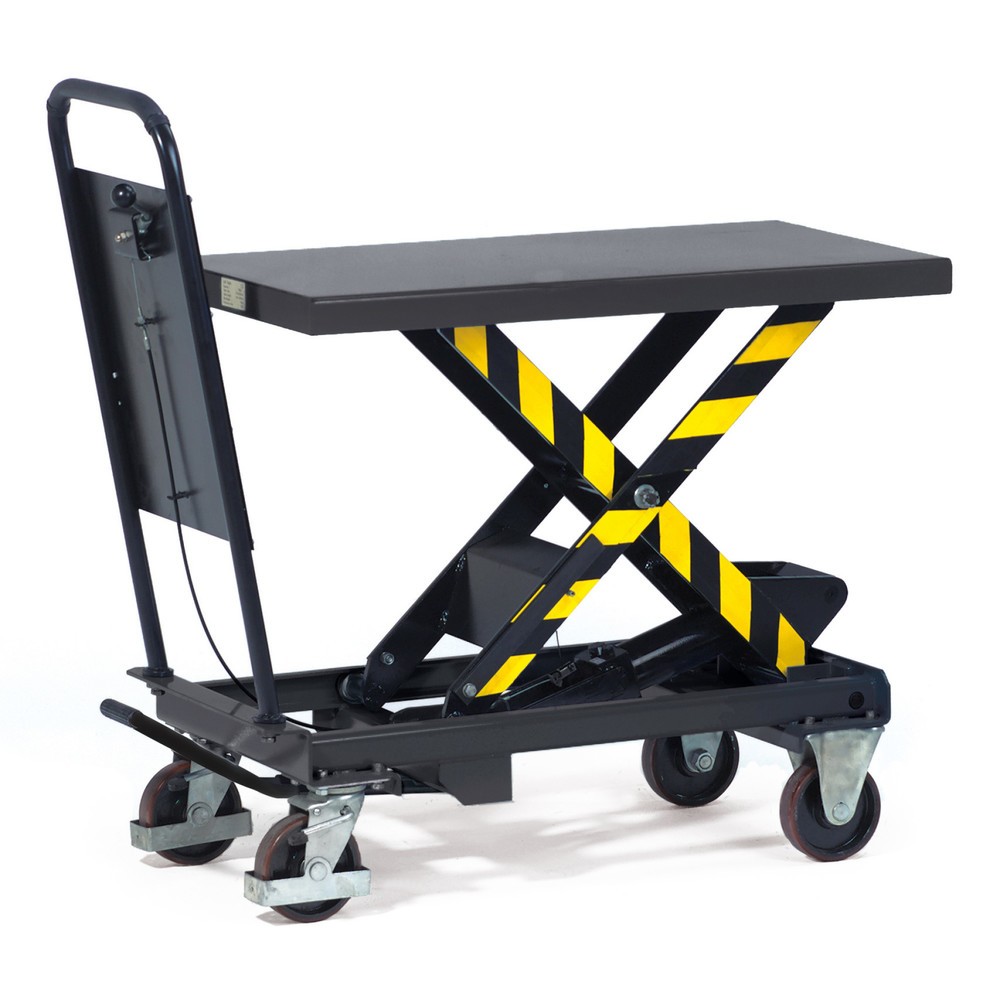

Placa antideslizante	Las superficies de aluminio perfiladas proporcionan un revestimiento antideslizante para las plataformas en las que se mueven cargas irregulares o dinámicas.
Dispositivo anticaída	En caso de que se produzca una avería en el tren de tracción, un cilindro hidráulico anticaída atrapa la plataforma de carga para evitar descensos no deseados.
Válvula de alivio de presión para accionamientos neumáticos e hidráulicos	El exceso de presión se descarga automáticamente a través de la válvula. Así, se evitan daños o fugas tanto en los tornillos de ajuste, como en los conductos o mangueras.
Protección térmica de los sistemas de accionamiento eléctrico	La protección térmica impide que los sistemas eléctricos se sobrecalienten, evitando cortocircuitos o incendios en los cables.
Interruptor con llave	Las funciones de una mesa elevadora con este interruptor solo pueden accionarse introduciendo una llave, por lo que la unidad solo puede operarse por personal autorizado.

3. Nuestras mesas elevadoras en detalle

Las mesas elevadoras de nuestra gama no solo cumplen todas las normas de seguridad exigidas, sino que han sido probadas y cuentan con las certificaciones previstas en la norma DIN EN 1570 del Comité Europeo de Normalización (CEN). Los dispositivos se fabrican y procesan siguiendo altos estándares de calidad y empleando, exclusivamente, materiales de alta calidad como el acero perfilado con recubrimiento de polvo o con un tipo de acero macizo para la construcción o para herramientas (ST52 o ST37). Gracias a todo esto, las mesas elevadoras son equipos de trabajo fiables y seguros, con una larga vida útil.

Mesas elevadoras de tijera

Las mesas elevadoras de tijera fijas que ponemos a su disposición le permiten bajar o elevar cargas a grandes alturas (según el modelo). Para ello, la plataforma se monta sobre al menos dos brazos en forma de tijera que pueden atornillarse al suelo o instalarse en fosos . Así mismo, están disponibles en diferentes diseños, son adaptables a ámbitos de aplicación específicos y pueden combinarse con accesorios para mesas elevadoras de tijera:

Tipos de mesas elevadoras de tijera	Características

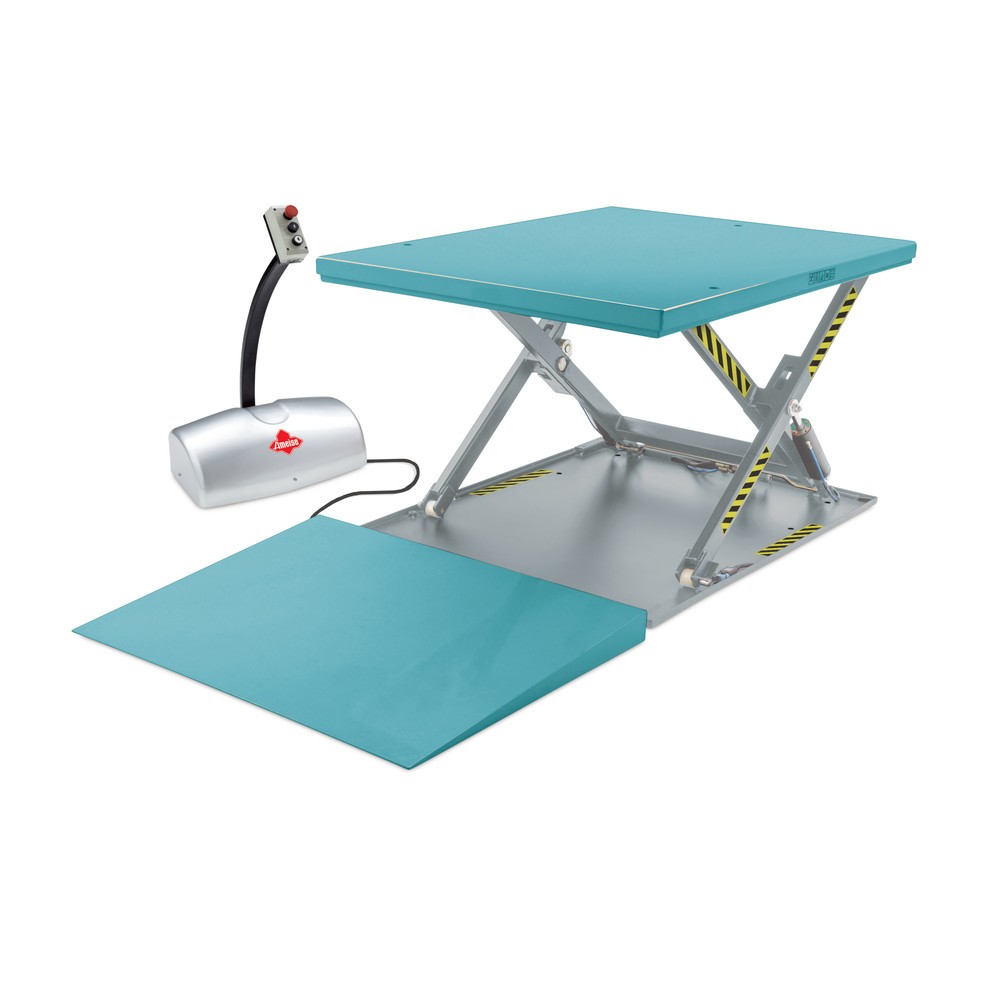

Mesas elevadoras de tijera planas	plataforma de carga cerrada y en forma de U opción disponible con panel de control independiente equipamiento opcional con banda de contacto de protección hidráulica de los pies disponibles en varios colores altura de elevación de hasta 840 mm capacidad de carga entre 600 y 1 500 kg velocidad de elevación máxima de 42 mm/s velocidad de bajada máxima 84 mm/s ideales para su uso como mesas de trabajo fijas

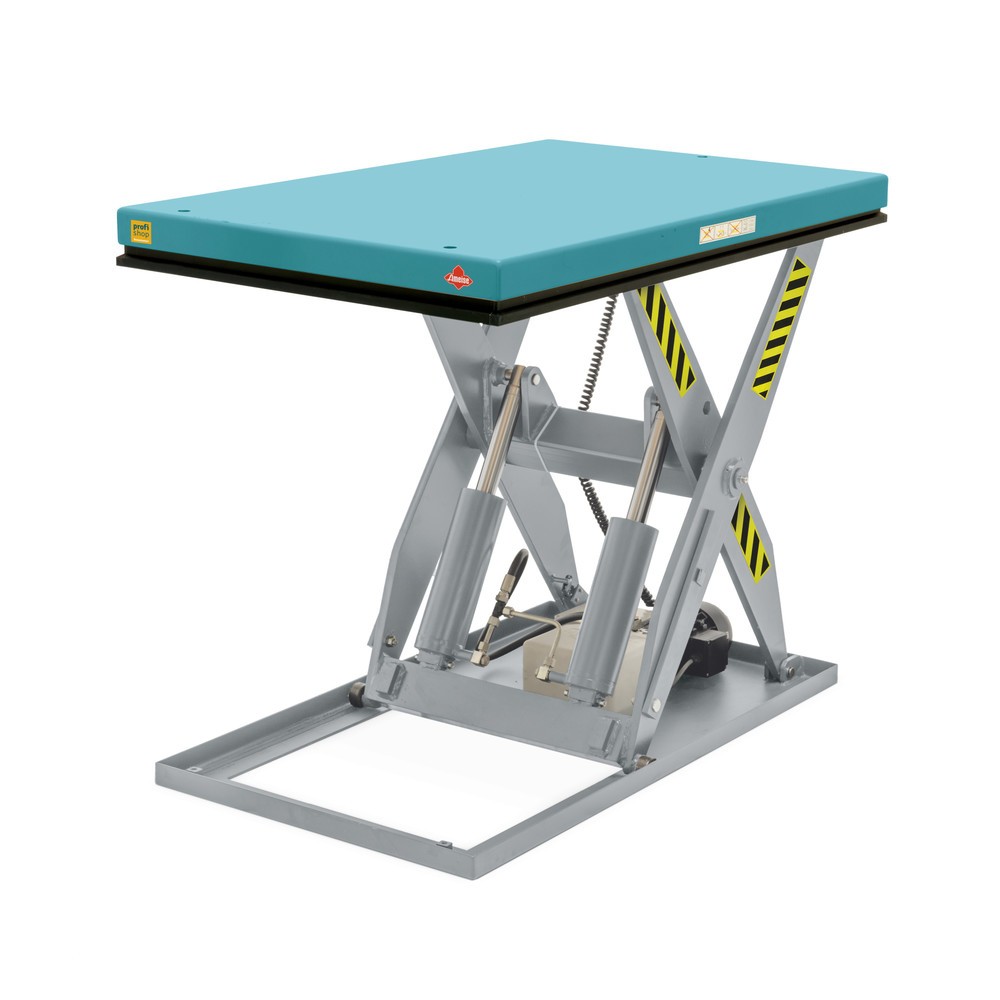

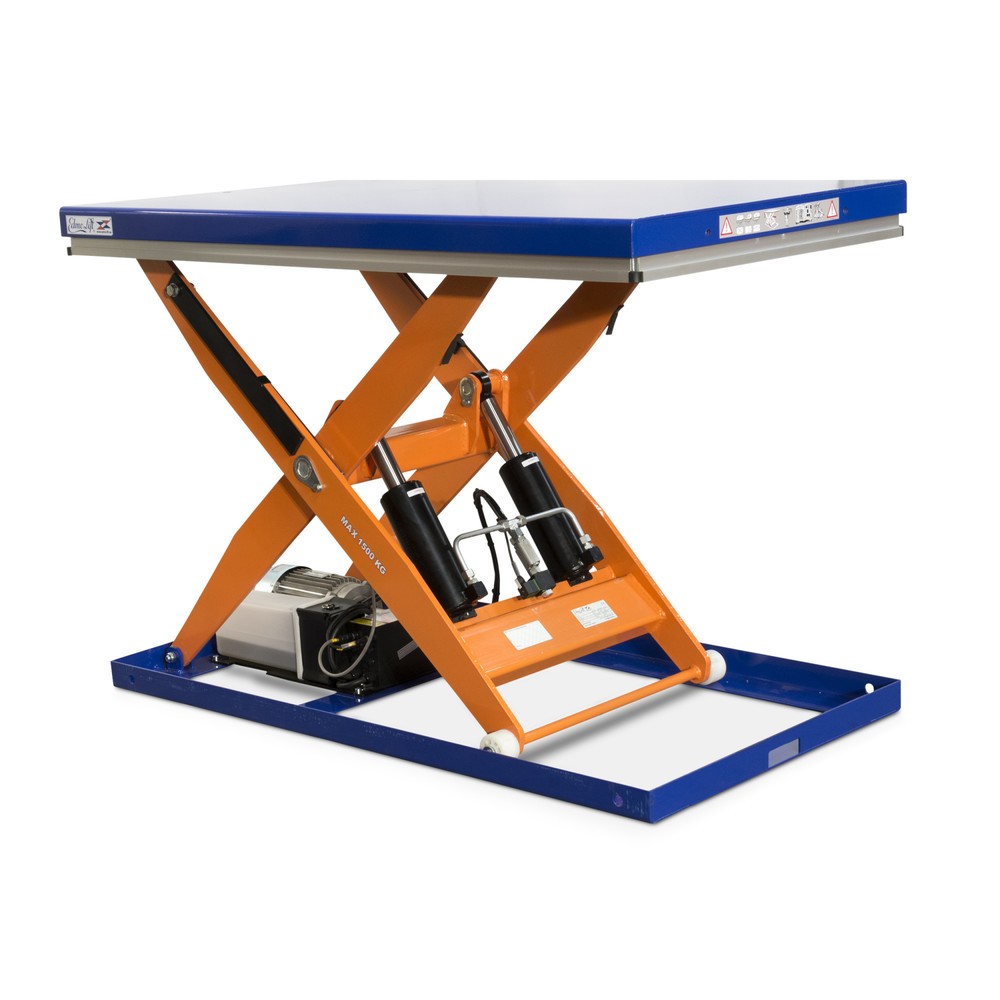

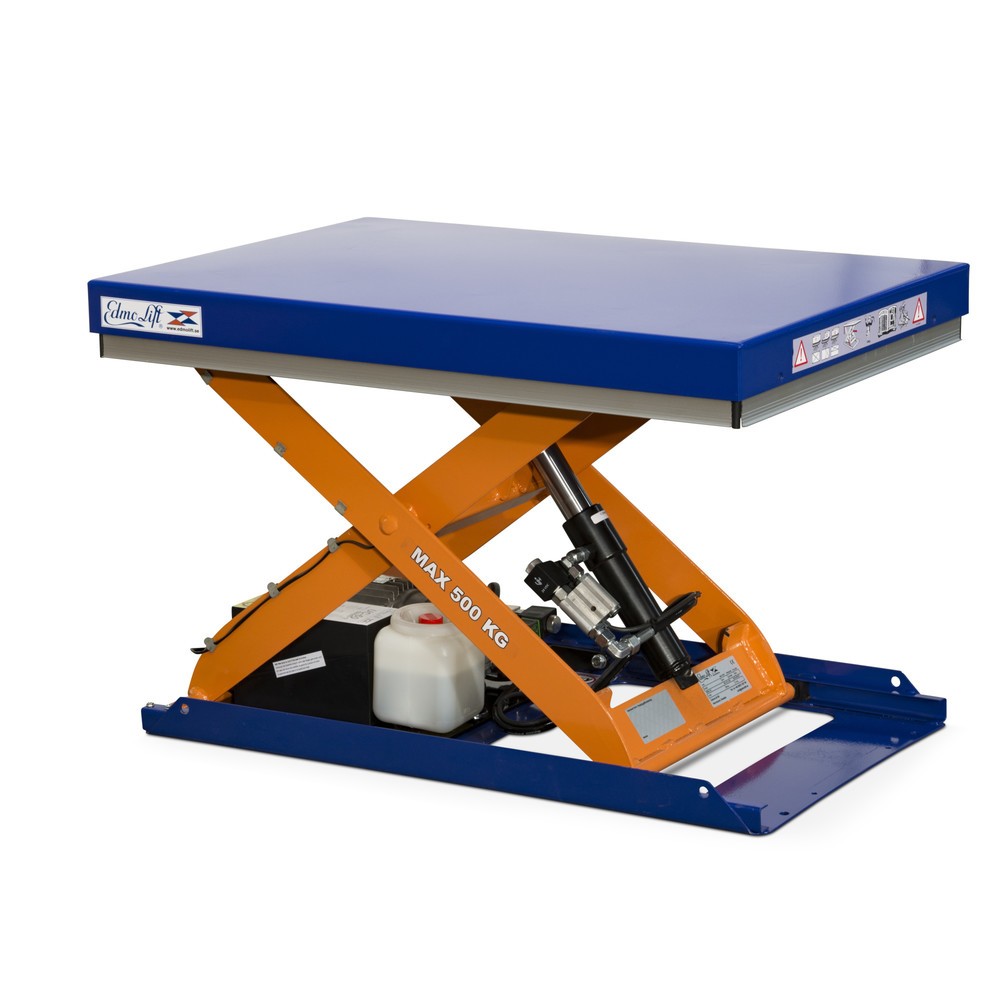

Mesas elevadoras de tijeras fijas	plataforma cerrada accionamiento de elevación electrohidráulico de altura ajustable incluye enchufe CEE y cable de conexión de hasta 3 m de longitud modelos con interruptor de llave para una mayor seguridad altura de elevación de hasta 1 880 mm capacidad de carga entre 500 y 3 000 kg velocidad de elevación máxima 69 mm/s velocidad de descenso máxima de 150 mm/s pueden utilizarse como mesa de trabajo fija, elevador de mercancías o de material

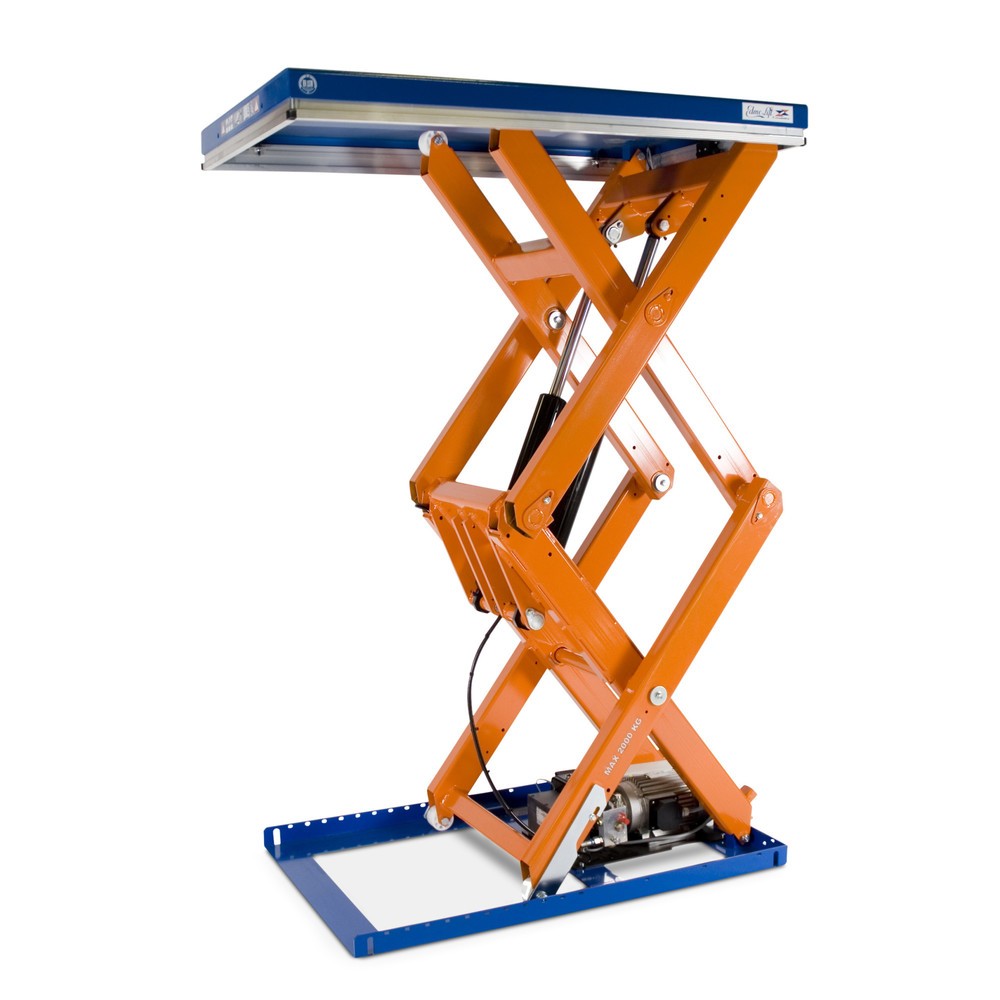

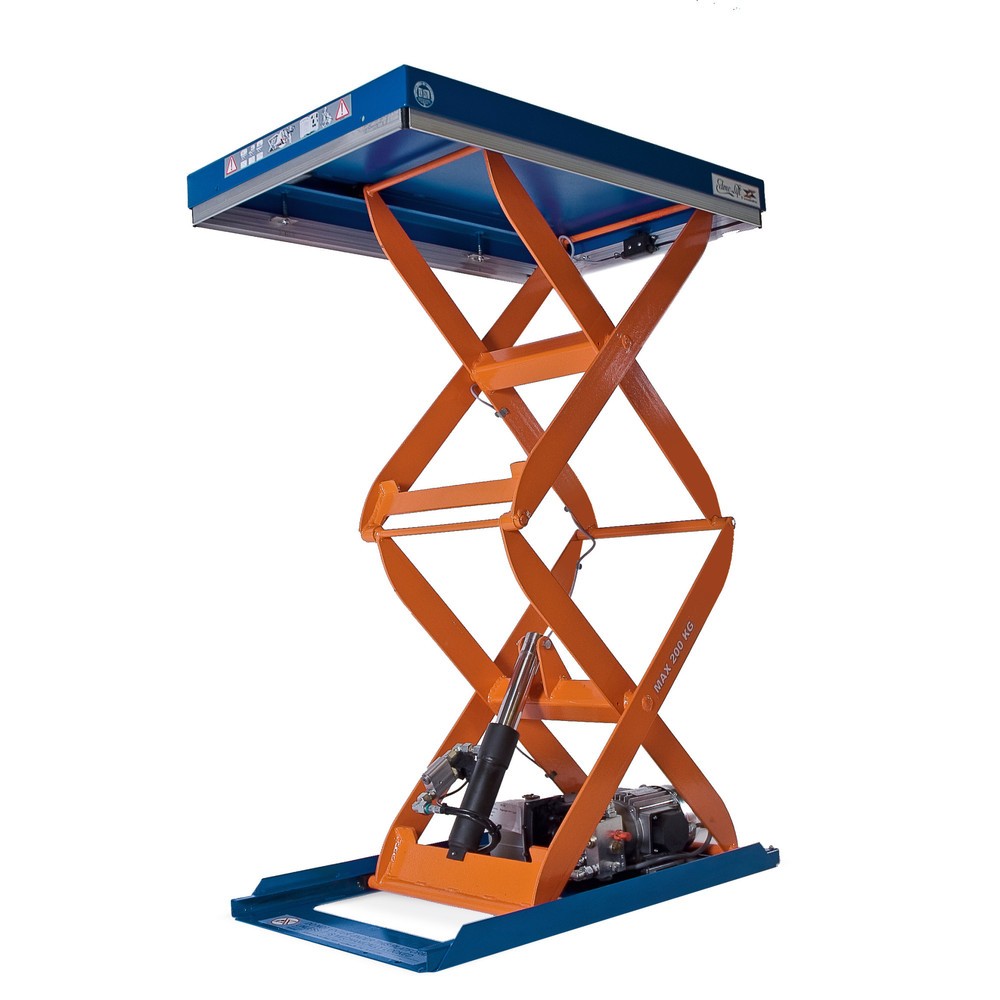

Mesas elevadoras de tijera doble	plataforma cerrada estructura robusta resistente impactos y arañazos accionamiento electrohidráulico del sistema de elevación autolubricante y sin mantenimiento altura de elevación de hasta 2 700 mm capacidad de carga entre 200 y 3 000 kg velocidad de elevación máxima de 98 mm/s velocidad de descenso máxima de 150 mm/s adecuadas para trabajos exigentes de elevación y carga tanto en la industria como en la construcción

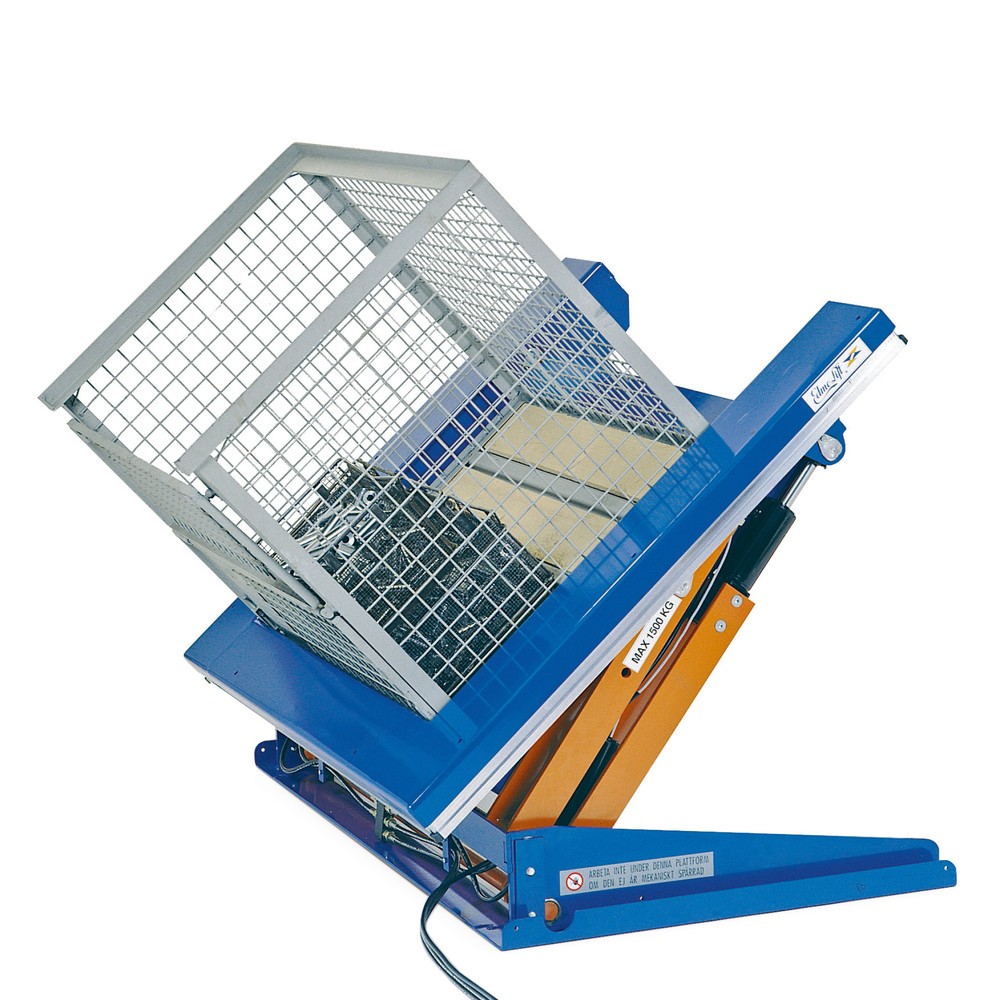

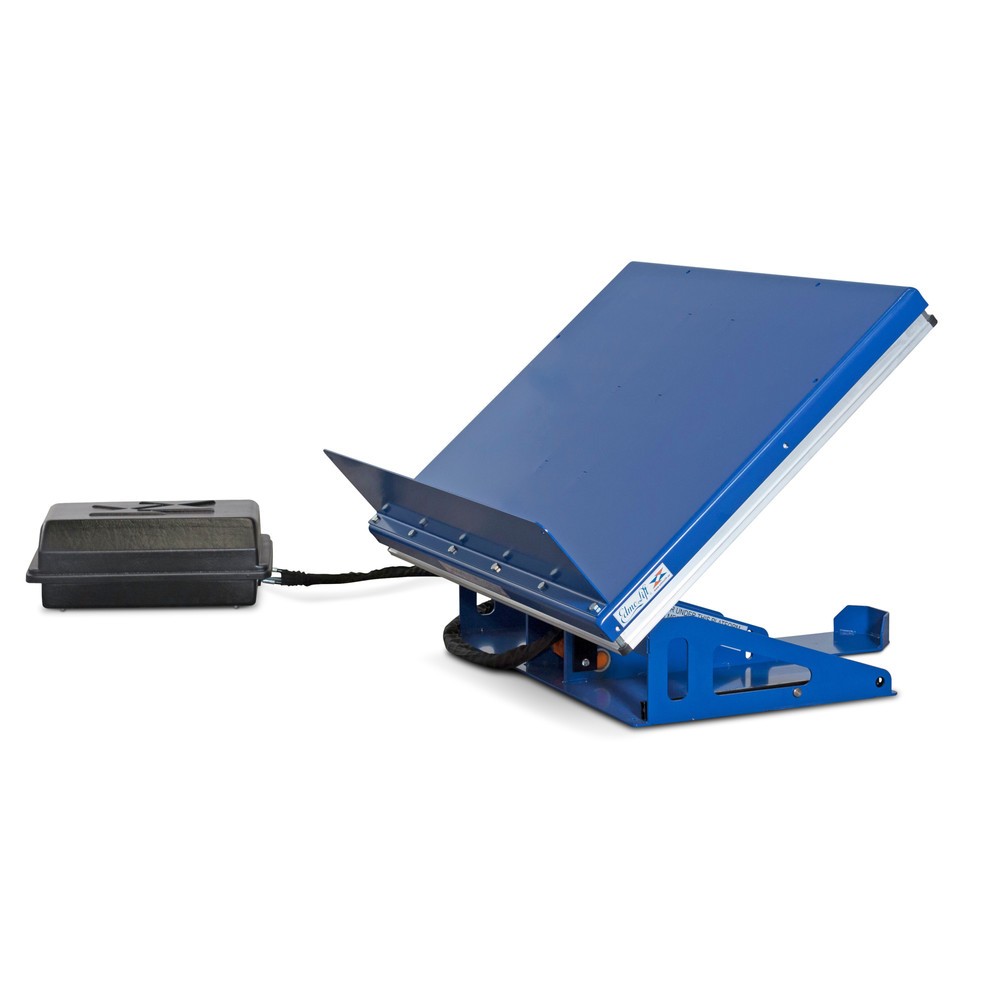

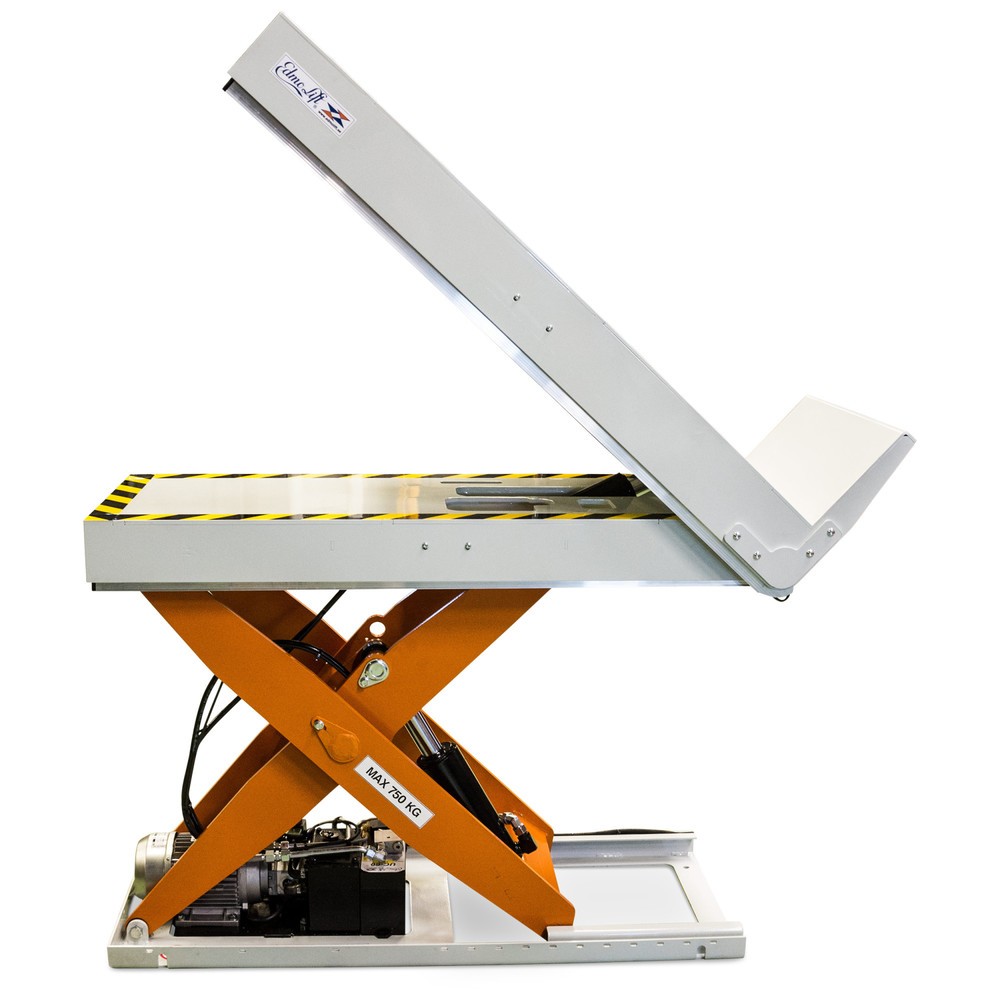

Plataformas elevadoras de tijera con función de inclinación	combinación de mesa elevadora y dispositivo de inclinación ángulo de inclinación seleccionable entre 0° y 40 altura total baja; solo hasta 190 mm para un acceso ergonómico altura de elevación de hasta 850 mm capacidad de carga de hasta 750 kg ideales para la carga y descarga de carros de transporte y trenes logísticos para facilitar la retirada de componentes de las líneas de producción

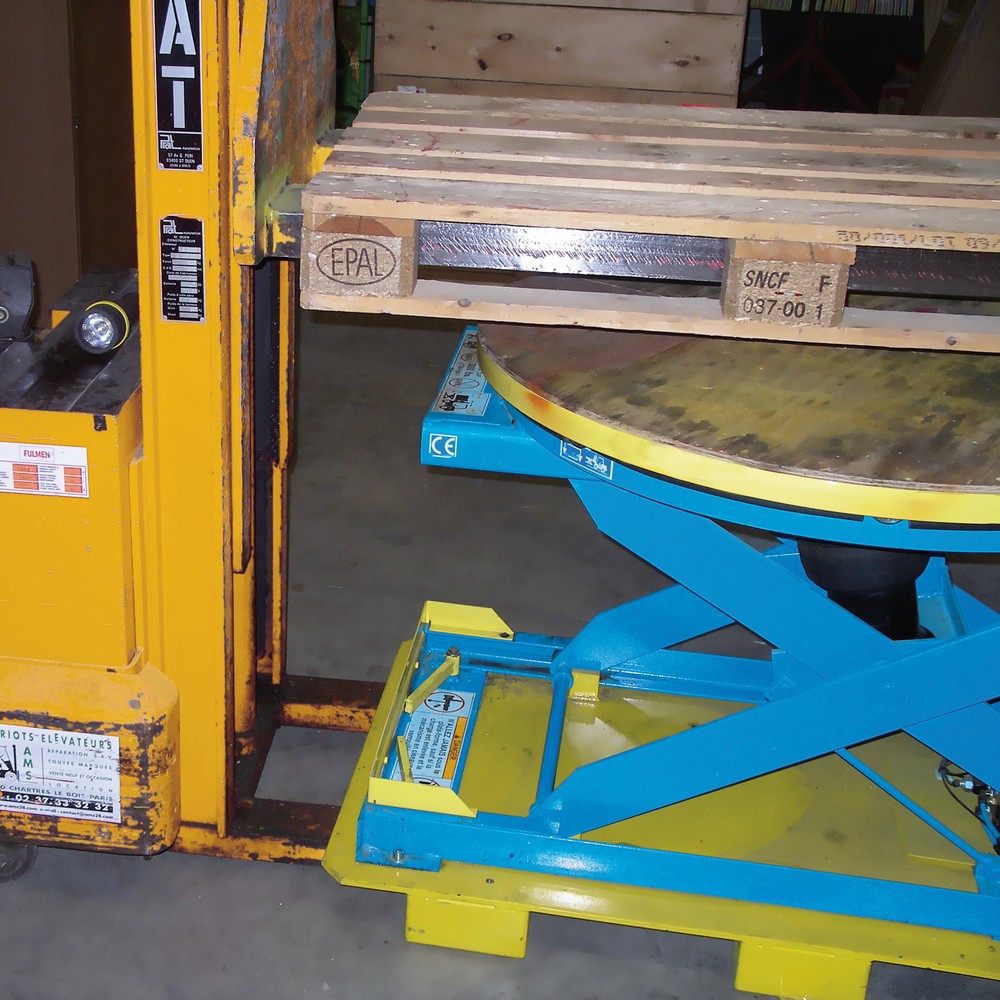

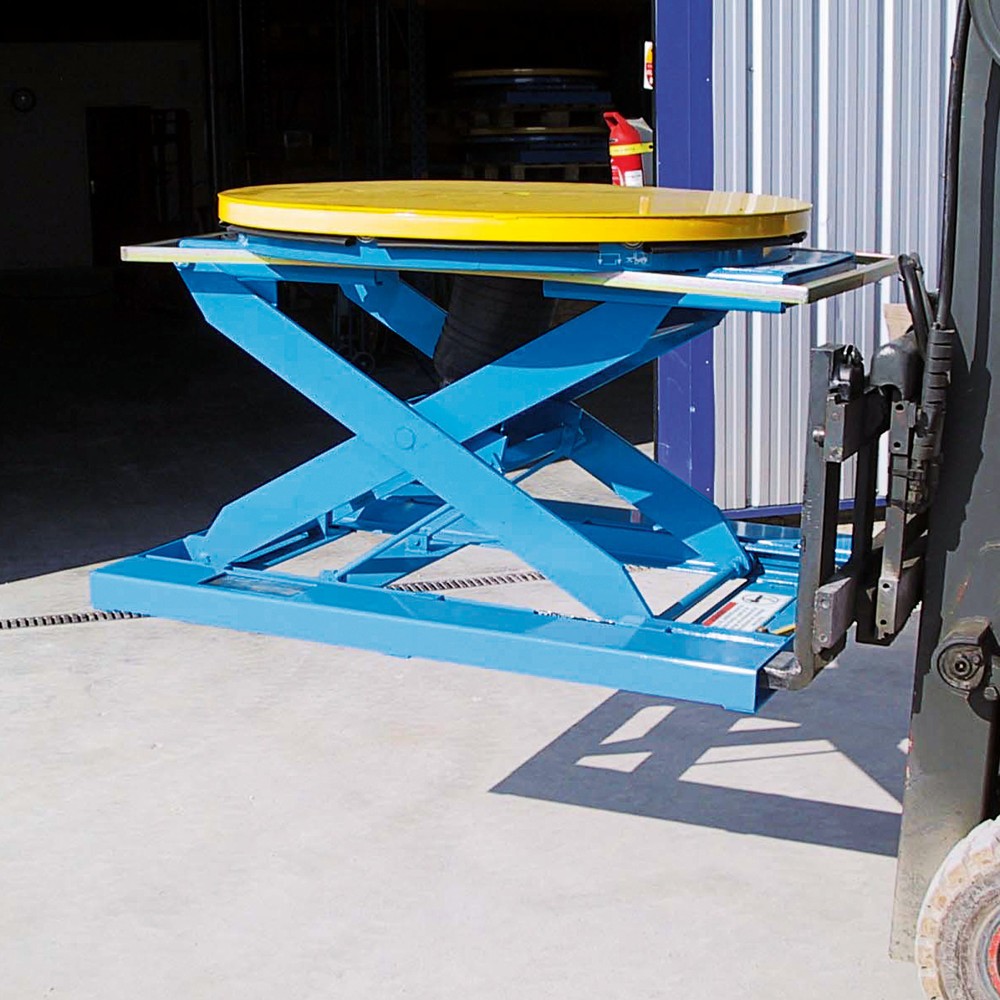

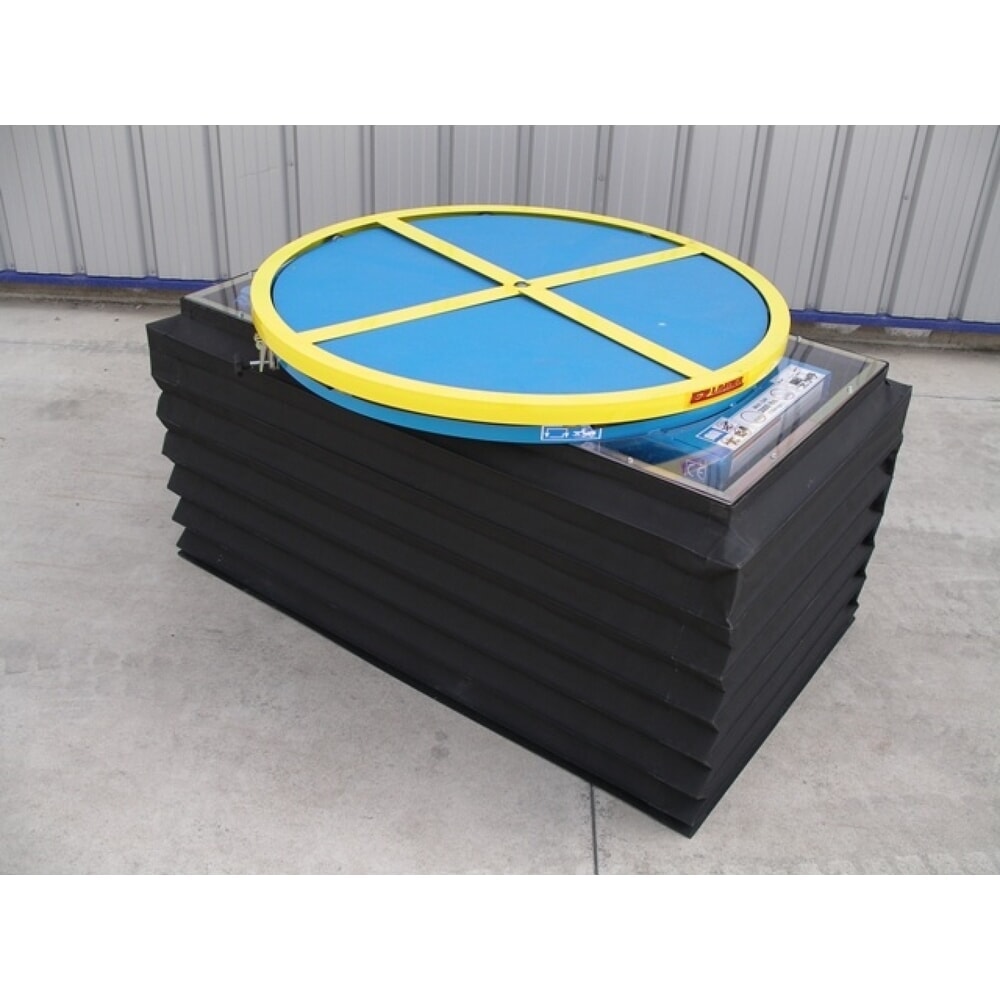

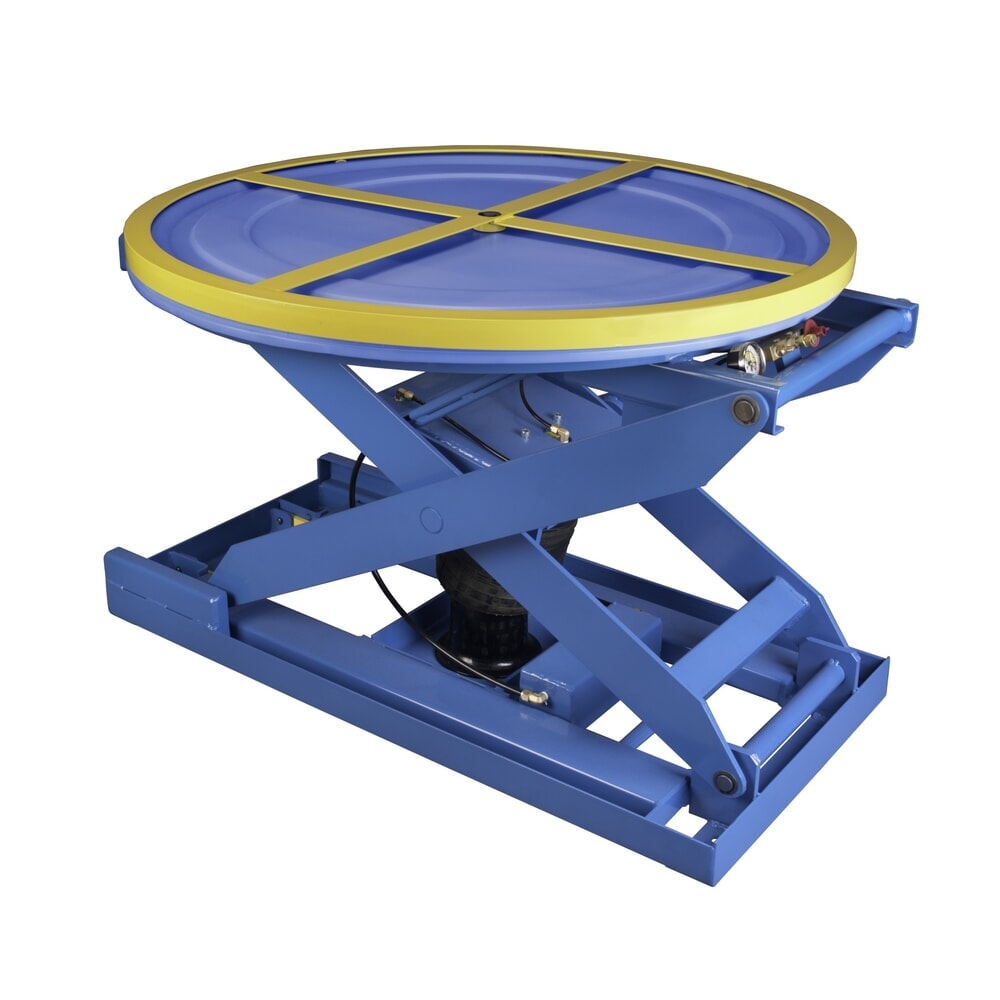

Posicionadores de palets	plataforma redonda con rotación de 360° con rodamientos nivelación automática para una altura de trabajo ergonómica ajuste automático del peso sistema de aire comprimido con suspensión neumática impermeable requieren poco mantenimiento altura de elevación de hasta 780 mm capacidad de carga entre 113 y 2 000 kg para alinear las paletas a una altura de trabajo ergonómica ideales para su uso en combinación con cintas transportadoras automatizadas en departamentos de expedición o líneas de producción

Mesa elevadora de tijera

4. Preguntas frecuentes sobre las mesas elevadoras
